سونداژ خاک به چه معناست |0 تا 100 گمانه زنی خاک!

سونداژ خاک یعنی بررسی خاک زیر زمین برای فهمیدن ویژگی‌هاش، مثل جنس، مقاومت و استحکامش. این کار رو با ابزارهایی مثل حفاری یا زدن میله توی خاک انجام می‌دن تا بفهمن خاک برای ساخت‌وساز مناسب هست یا نه. مثلاً تو یه پروژه ساختمانی یا حتی در بازسازی ساختمان، با سونداژ معلوم می‌شه چه نوع فونداسیونی باید گذاشت. این فرآیند معمولاً در پروژه‌های مهندسی عمران، مانند ساخت‌وساز ساختمان‌ها، پل‌ها یا سدها، برای ارزیابی شرایط زیرسطحی زمین و تعیین مقاومت، تراکم، نوع خاک و ظرفیت باربری آن استفاده می‌شود.

سونداژ خاک می‌تواند شامل روش‌های مختلفی مانند حفاری گمانه (Borehole)، آزمایش نفوذ استاندارد (SPT)، آزمایش مخروط نفوذ (CPT) یا نمونه‌برداری از خاک باشد. برای مثال، در آزمایش SPT، یک چکش استاندارد به یک میله فلزی ضربه می‌زند تا عمق نفوذ آن در خاک اندازه‌گیری شود. این داده‌ها به مهندسان کمک می‌کند تا پایداری خاک و نوع پی‌ریزی مناسب را تعیین کنند. چنین دانشی نه تنها در پروژه‌های بزرگ بلکه در کارهای کوچک‌تر مثل بازسازی خانه‌های قدیمی هم اهمیت زیادی دارد. به همین دلیل در بعضی دوره‌های آموزشی مثل کلاس حضوری بازسازی یا مهندسی عمران، این موضوع به صورت عملی آموزش داده می‌شود.

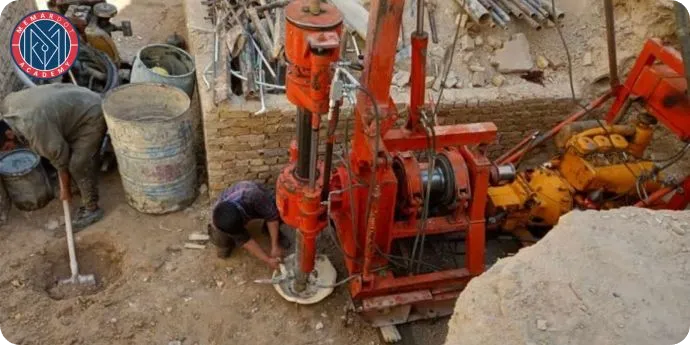

سونداژ (حفاری اکتشافی) و میزان اهمیت آن در ساخت و ساز

اهمیت سونداژ در ساخت‌وساز غیرقابل‌انکار است، زیرا:

1. طراحی ایمن پی: اطلاعات سونداژ به مهندسان کمک می‌کند تا نوع پی (شمعی، گسترده یا عمیق) و عمق مناسب آن را تعیین کنند.
2. کاهش ریسک: شناسایی لایه‌های ضعیف یا ناپایدار خاک از نشست، ترک‌خوردگی یا فروپاشی سازه جلوگیری می‌کند.
3. بهینه‌سازی هزینه‌ها: با شناخت دقیق شرایط زمین، از طراحی بیش از حد یا ناکافی پی جلوگیری می‌شود.
4. انطباق با استانداردها: سونداژ تضمین می‌کند که پروژه با مقررات مهندسی و ایمنی سازگار است.

” برای مثال، در ساخت یک برج بلند، سونداژ نشان داد که لایه‌ای سست در عمق ۵ متری وجود دارد. مهندسان با استفاده از این اطلاعات، پی‌های عمیق‌تری طراحی کردند تا به لایه مقاوم‌تر برسند و از خطر نشست یا فروپاشی احتمالی جلوگیری شود. بدون انجام سونداژ، پروژه‌های عمرانی ممکن است با مشکلات جدی مانند شکست سازه‌ای روبه‌رو شوند. به همین دلیل، سونداژ به‌عنوان یکی از مراحل پایه‌ای در تصمیم‌گیری‌های مهندسی، نقش مهمی در تضمین پایداری و ایمنی سازه‌ها ایفا می‌کند. “

(آکادمی تخصصی بازسازی معمار آکادمی)

” از میزان اهمیت سونداژ همینقدر بگم که اگر در گذشته عمل سونداژ رو انجام میدادن شاید امروزه چیزی تهت عنوان برج پیزا توی ایتالیا نداشتیم! “

انواع سونداژ خاک

سونداژ خاک یا حفاری اکتشافی شامل روش‌های مختلفی است که برای بررسی ویژگی‌های فیزیکی، شیمیایی و مکانیکی خاک و سنگ در پروژه‌های عمرانی استفاده می‌شود. در ادامه، تمام انواع اصلی سونداژ خاک به همراه توضیح مختصر ارائه شده است:

1. حفاری گمانه (Borehole Drilling): گمانه‌ها چاه‌های باریکی هستند که با دستگاه‌های حفاری دستی یا مکانیکی ایجاد می‌شوند. نمونه‌های خاک یا سنگ استخراج شده و برای آزمایش‌های آزمایشگاهی (مانند دانه‌بندی یا مقاومت برشی) تحلیل می‌شوند. این روش برای بررسی لایه‌های عمیق زمین مناسب است.
2. آزمایش نفوذ استاندارد (Standard Penetration Test – SPT): در این روش، یک میله نمونه‌بردار با چکش استاندارد به داخل خاک کوبیده می‌شود. تعداد ضربات لازم برای نفوذ به عمق مشخص (معمولاً 30 سانتی‌متر) به‌عنوان شاخص مقاومت خاک ثبت می‌شود. این روش پرکاربرد و ساده است.
3. آزمایش مخروط نفوذ (Cone Penetration Test – CPT): یک مخروط فلزی با زاویه استاندارد به‌صورت هیدرولیکی به داخل خاک فشار داده می‌شود. این روش مقاومت نوک مخروط و اصطکاک جانبی خاک را اندازه‌گیری می‌کند و داده‌های پیوسته‌ای از مشخصات خاک ارائه می‌دهد.
4. آزمایش نفوذ دینامیکی (Dynamic Penetration Test – DPT): مشابه SPT، اما با تجهیزات سبک‌تر و ساده‌تر. این روش برای پروژه‌های کوچک‌تر یا خاک‌های نرم‌تر مناسب است و مقاومت خاک را از طریق نفوذ دینامیکی بررسی می‌کند.
5. آزمایش برش پره‌ای (Vane Shear Test): در این روش، یک پره فلزی در خاک چرخانده می‌شود تا مقاومت برشی خاک‌های نرم و رسی اندازه‌گیری شود. این آزمایش معمولاً در محل و برای خاک‌های چسبنده انجام می‌شود.
6. حفاری دستی (Hand Auger): با استفاده از ابزارهای دستی، خاک تا عمق کم (معمولاً چند متر) حفاری می‌شود. این روش برای پروژه‌های کوچک یا بررسی‌های اولیه مناسب است و هزینه کمی دارد.
7. آزمایش فشارسنجی (Pressuremeter Test): یک کاوشگر استوانه‌ای در خاک قرار گرفته و با اعمال فشار، تغییر شکل خاک اندازه‌گیری می‌شود. این روش برای تعیین مدول الاستیسیته و ظرفیت باربری خاک استفاده می‌شود.
8. آزمایش دیلاتومتری (Dilatometer Test – DMT): یک تیغه تخت با غشای قابل‌انبساط به خاک فشار داده می‌شود تا ویژگی‌هایی مانند سختی و مدول خاک تعیین شود. این روش برای خاک‌های نرم تا متوسط مناسب است.
9. آزمایش ژئوفیزیکی (Geophysical Methods): شامل روش‌هایی مانند لرزه‌نگاری (Seismic Testing) یا مقاومت‌سنجی الکتریکی (Electrical Resistivity) است که بدون حفاری، ویژگی‌های زیرسطحی را با امواج یا جریان الکتریکی بررسی می‌کنند. این روش برای محدوده‌های وسیع کاربرد دارد.
10. حفاری مغزه‌گیری (Core Sampling): در این روش، نمونه‌های استوانه‌ای پیوسته از خاک یا سنگ استخراج می‌شود تا ساختار و ترکیب لایه‌های زیرسطحی دقیق‌تر بررسی شود. این روش در پروژه‌های بزرگ و حساس مانند سدها رایج است.
11. آزمایش بارگذاری صفحه (Plate Load Test): یک صفحه فلزی روی سطح خاک قرار گرفته و بار اعمال می‌شود تا ظرفیت باربری و نشست خاک اندازه‌گیری شود. این روش برای بررسی خاک‌های سطحی مناسب است.

اهمیت انواع سونداژ: هر روش بسته به نوع خاک، عمق موردنظر، بودجه پروژه و دقت موردنیاز انتخاب می‌شود. برای مثال، در ساخت یک پل، ممکن است از CPT برای داده‌های پیوسته و SPT برای نمونه‌برداری استفاده شود. ترکیب این روش‌ها اطلاعات جامعی برای طراحی ایمن و اقتصادی پی فراهم می‌کند. شناخت دقیق شرایط زیرسطحی زمین نه تنها در پروژه‌های بزرگ مانند سد، پل یا برج اهمیت دارد، بلکه در کارهای ساختمانی و حتی مباحث مرتبط با دوره تاسیسات ساختمان نیز نقش کلیدی ایفا می‌کند؛ چراکه طراحی ایمن و اقتصادی هر سازه نیازمند داده‌های دقیق ژئوتکنیکی است.

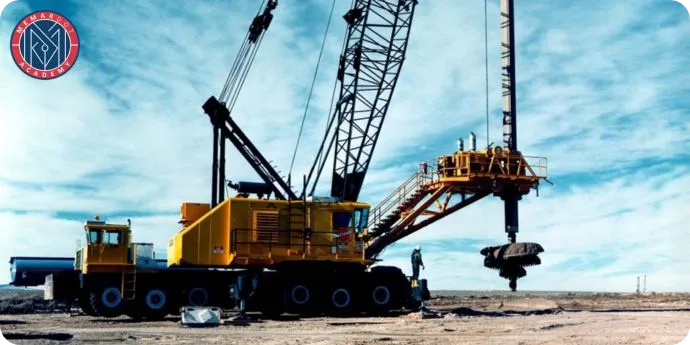

شیوه و مراحل انجام گمانه زنی خاک

گمانه‌زنی خاک چیه و چطور انجامش می‌دن؟

خب، اگه بخوام خودمونی و ساده بگم، گمانه‌زنی خاک مثل یه چکاپ کامل برای زمین زیر ساختمونه! وقتی می‌خوای یه ساختمون، پل یا هر سازه‌ای بسازی، باید بدونی زیر زمین چه خبره. خاکش محکمه؟ می‌تونه وزن ساختمون رو تحمل کنه؟ آب زیرزمینی کجاست؟ گمانه‌زنی یعنی یه سری سوراخ توی زمین می‌کنن و خاکش رو بررسی می‌کنن تا این چیزا رو بفهمن. حالا بیا قدم‌به‌قدم ببینیم چطور این کارو می‌کنن:

قدم ۱: نقشه راه رو بکش

اول باید بدونی کجا می‌خوای سوراخ کنی! مهندسا با نقشه‌های پروژه و یه کم اطلاعات از زمین منطقه، جاهایی که قراره گمانه بزنن رو مشخص می‌کنن. مثلاً اگه قراره یه برج بسازی، چند تا نقطه توی زمین انتخاب می‌کنن که نماینده کل زمین باشه.

قدم ۲: وسایل رو آماده کن

حالا باید دستگاه‌های حفاری رو بیاری. این دستگاه‌ها می‌تونن یه اوگر دستی ساده باشن (مثل مته‌های بزرگ) یا دستگاه‌های گنده مکانیکی که مثل یه جرثقیل کوچیکن. بستگی داره زمینت چقدر سفت باشه یا چقدر عمیق بخوای بری. یه جای تمیز هم آماده می‌کنن که دستگاه راحت کار کنه.

قدم ۳: سوراخ کردن زمین

خب، حالا وقتشه که زمین رو سوراخ کنن! با دستگاه شروع می‌کنن به حفاری و یه چاله باریک (معمولاً ۵ تا ۱۵ سانت قطرش) درست می‌کنن. این چاله ممکنه چند متر باشه یا حتی تا ۲۰-۳۰ متر بره پایین، تا به یه لایه محکم (مثل سنگ بستر) برسن. اگه خاک شل باشه، یه لوله فلزی (مثل نی) تو چاله می‌ذارن که دیواره‌هاش نریزه.

قدم ۴: نمونه گرفتن و تست کردن

وقتی دارن سوراخ می‌کنن، هر یکی دو متر یه کم خاک برمی‌دارن. این خاک یا به‌صورت تکه‌های دست‌نخورده (مثل یه قالب کیک) برای آزمایش دقیق برداشته می‌شه، یا یه کم به‌هم‌ریخته برای تست‌های ساده‌تر. بعضی وقتا هم توی خود زمین یه سری آزمایش می‌کنن. مثلاً یه میله رو با چکش می‌زنن تو خاک (اسمش SPTه) و می‌شمرن که چقدر طول می‌کشه تا فرو بره. اینجوری می‌فهمن خاک چقدر قویه.

قدم ۵: همه‌چیز رو یادداشت کن

هر چی که تو حفاری می‌بینن، مثل رنگ خاک، جنسش (ماسه‌ای، رسی، شنی) یا اگه آب زیرزمینی پیدا کردن، همه رو توی یه دفترچه یا نمودار (بهش می‌گن لاگ گمانه) می‌نویسن. این مثل یه شناسنامه برای زمین می‌مونه.

قدم ۶: آزمایش تو آزمایشگاه

اون خاکایی که برداشتن رو می‌فرستن آزمایشگاه. اونجا تست می‌کنن ببینن خاک چقدر محکمه، چقدر فشرده می‌شه یا مثلاً اگه روش ساختمون بذاری، چقدر فرو می‌ره. این اطلاعات به مهندسا کمک می‌کنه بفهمن چه جور پی‌ای برای ساختمون مناسبه.

قدم ۷: گزارش نهایی

بعد از کلی بررسی، مهندسا یه گزارش کامل می‌نویسن که توش همه‌چیز درباره زمین پروژه هست: خاکش چیه، چقدر قویه، آب زیرزمینی کجاست و چه نوع پی‌ای باید بذارن (مثلاً پی عمیق یا سطحی). این گزارش به سازنده‌ها می‌گه چطور ساختمون رو ایمن بسازن که بعداً نره تو زمین!

قدم ۸: جمع کردن بساط

آخر کار، اون سوراخایی که زدن رو با خاک یا بتن پر می‌کنن که زمین خراب نشه و خطرناک نباشه.

یه مثال ساده

فرض کن قراره یه خونه دوطبقه بسازی. چند تا گمانه ۱۰ متری می‌زنن و می‌بینن تا ۵ متری خاک رسی نرمه، ولی زیرش یه لایه شنی محکم داره. با این اطلاعات، مهندسا می‌گن پی خونه رو باید تا اون لایه شنی ببرن که ساختمون محکم وایسه.
